13.新・自動化工場



 新しく自動化工場を作り直してみた。

まだ動作確認はしていないので、雰囲気だけでも。

 これが旧タイプだ。

デケーなｗ

色々と配線が重ならないように各工場の間は余裕をとってある。

そして新・自動化工場。

1/4ぐらいまでコンパクトになった。

 色工場は同じだね。

分割工場は、用意しておく形のパーツが1/8になったので

1/4に減らした。



選択工場はストックヤードと兼用したのでストックヤードが大幅に減った。

色選択ｘ7+形選択ｘ4

旧工場では1ユニットに［アイテムフィルタ］を4つ配置してみたが

意味なかったので1つに戻した。



着色工場はストッパー・スルー装置・［ゴミ箱］付き。

ストッパーはストックヤードに在庫がなくなった時と

納品時にでも止めてあげれば、お残しが減るかなと。

スルー装置は無色の時に必要。

［ゴミ箱］行は納品時と要求形状が変わった後に使う。

積層工場も変わりはない。

［ゴミ箱］行は納品時と要求形状が変わった後に使う。



まだ配線もしていないので、各工場の間を開けなければいけないかもしれない。

Switch コントローラー スイッチ プロコン 無線 純正 連射 ホールド ジャイロ ワイヤレス Bluetooth 振動 マクロ機能 背面ボタン付き 1000mAh バッテリー大容量 Lite/有機ELモデル/PC/Androidにも対応 価格：2,480円（税込、送料無料) (2023/8/1時点) 楽天で購入

12.形状解析機

 ［仮想着色機］



［仮想切断機］ や［仮想積層機］と同じく

「形」の信号に「色」を付ける。

下の［形状解析機］と組み合わせ用だね。



［形状解析機］

「形」の信号の一番下の層の右上だけを解析する。

使い方としては［仮想分離機］で1層ごとにした「形」の信号を

［仮想回転機］で回転させながら、それぞれの「色」と「形」を分離してくれる。

けれど「形」の信号は1/4から4/4になってしまう、お茶目さんだ。

［仮想切断機］で1/4に戻してあげよう。

この［形状解析機］を使用すると、選択工場の大きさが激”減”する。

512あったユニットが64まで減る。そう1/8だ。

具体的に示そう。

現状自動化工場

　着色→選別→積層

改良自動化工場

　選別→着色→積層

そう。着色を後からすればいいだけ。

これで自動化工場が一段とコンパクトになるね。

ヨシ！早速工場を全部作り替えてみようwww



USB3.0 ウルトラスリム 7ポートハブ USB ハブ type-c バスパワー 軽量 コンパクト MacBook/iMac/Surface Pro 等 ノートPC 他対応 USBハブ テレワーク リモート 在宅勤務 最大5Gbpsのデータ転送速度 価格：2,398円（税込、送料無料) (2023/7/28時点) 楽天で購入

11.比較機・トランジスタ

 後は使ったことの無いものシリーズ。

 ［比較機］



左右が同じ「色」「形」 「色付き形」の時に＜1＞の信号が出る。

違う時に＜0＞の信号。

無信号なら無信号。

何に使うんだろう？確認？「形」の［ANDゲート］？

［トランジスタ］



横から＜1＞の信号、又は「色」や「形」の信号が入力されると

下からの信号を出す。

特徴としては＜1＞＜0＞の信号だけでは無く、「色」や「形」の信号も出てくるところ。

ん？

まあいいか。

こんな使い方もできる。

 ［スイッチ］を押すと「形」の信号が切り替わる装置。

他に

 「形」の信号の［ワイヤ］色を変更できる。

［ワイヤ］配線する場所が狭くなってくると 有効かもね。



ん？あれ？

何かひらめきそう。

［トランジスタ］使って1層の中の「空」を3つ検知して［比較機］で

方向を確認して…

だめだ！椅子が壊れてて集中できん！

それにこのブログは、子供たちに易しく解説するために作ったんだ。

でもまだ遊べそうだ。







HDMI to VGA 変換 アダプタ コネクタ コンバーター d-sub 15ピン HD 音声 電源不要 メス オス 1080P対応 価格：1,178円（税込、送料無料) (2023/7/27時点) 楽天で購入

10.定値信号

 一通りの解説は終わった。

まだ使用していないものは

［定値信号］

設置する時に出力する信号を決める。

 ＜1＞と＜0＞、色以外は「キー」と呼ばれる文字列を入力すると

その信号を常に出力するようになる。

キーの解説はココにあった。



常に要求される「形」が変わるのに対応するのが自動化工場。

その中で常時変わらない信号の使いみちとは？



私が使用したのは、準備の時に［ストレージ］を使用したストックヤードだ。

着色した４種混合「形」を分割工場に流す。

1.ストックヤードに無くなりそうな色を優先的に

2.ストックヤードに満杯になった色は流さない

その時に分割工場に空きが無いよう、色は問わず分割している。



また選択工場にて、出力途中のパーツを

「納品」が完了して次の「納品」に変わった時に回収して

ストックヤードに戻してあげる。

つまりストックヤードに貯める時にフィルタリングする事によって

どんな「色」の「形」が流れてきてもいいように対応している。

”プレ選択”とでも呼べばいいのだろうか。

下の［アイテムフィルタ］に［定値信号］を設置してある。

 これは□の赤。

（準備の時にパーツを右上に揃える事にしたのは、この定値信号を

　入力する時に 楽だからである）



ちなみに上の［ゴミ箱］にスイッチングしているのは

ストックヤードが満杯になった時に［ゴミ箱］に流している。

同じ色全部の「形」が満杯になるまでは、詰まりの原因だからね。

椅子が壊れた。ゲーミングチェア買おう。

コレなんか　よさげ。

【LINE友達10%クーポン】 ゲーミングチェア リクライニング オフィスチェア ロッキングチェア デスクチェア ゲーミング パソコン用チェア PCチェア アグリラックス ヘッドレスト 肘掛け 高さ調節 あぐら チェア オフィス ロッキング ハイバックチェア AGRelux α 価格：19,900円（税込、送料無料) (2023/7/27時点) 楽天で購入

9.納品

 自動化工場が出来ると納品問題が発生する。

 それはクリア条件が変わるから。

単純に「決まった数量を納品する 」から

「1秒間に決まった数量を納品する」に変わるからだ。

これの解決方法も簡単。ネットで検索すればすぐ出てくる。

［ストレージ］の出口に［アイテムフィルタ］でストッパーを設置。

［スイッチ］を設けて、［スイッチ］を押せば一気に流れ出す。

でもこれ自動じゃない。手動だ。

ポチポチと［スイッチ］ を押さなきゃいけない。

で、次がこれ。

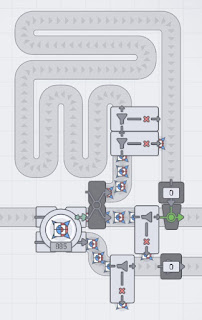

上に連なってる２つのストッパーは［NOTゲート］で繋がっている。

（これを動かすタイミングは自分で考えてね）

そして上のほうの［コンベヤベルト］上を数個の製品が流れていく。

本線に戻ってくるところを［ベルトリーダー］ が検知し

下のストッパーが解放され納品される。

 上のほうの［コンベヤベルト］の長さにより［ストレージ］内に

貯留される数量を調整できるのが特徴だ。

コイツを考えた人は 頭がいいね。

でも段々面倒になってくる。なにが？自動なのに？

 納品要求条件が上がってくるのと

アップグレードにより［コンベヤベルト］のスピードが上がってくると

再調整が必要になってくるから。

辿り着いた結論が、このブログのTOPの画像。

余計な情報を抜いたものがコチラ。

我ながらここまでしなくてもいいかなって思ったけどｗ

左下の［ストレージ］が満杯（5000）になると

その出口のストッパーは解放される。

出口付近の［ベルトリーダー］に物が流れている間は、最終ストッパーは全て

ストップがかかっているので、［HUB］付近の８個の［ストレージ］に貯留される。

［ベルトリーダー］が検知しなくなると、ストッパーが外れて一気に納品する。



あまり美しくないのはご愛敬ｗ

全ての［ストレージ］に均等に 流れるようにした結果だ。

内側の［ベルトリーダー］は、外の［ベルトリーダー］と同じ（物が流れていない）

状態でないと、アップグレード用の納品ができない様に設けている。

結果　320/秒　オーバースペックにも程があるｗｗｗ

Google Play ギフトコード 50,000円 価格：50,000円（税込、送料無料) (2023/7/21時点) 楽天で購入

8.論理ゲート

 スルー装置その2。



納品に要求される「形」が、2層で構成されている場合

選択工場で出荷されてくる16本のうち、8本は出てこないことになる。

この例だと7つのパーツしか使わない。7/16。

だから スルー装置その1を８か所設置したが

２列目以降の残り7か所全てに設置が必要。

でも信号は16本ある。これを順次減らして使用する。

そう16本分の信号情報を使用しながら、減らすのだ。

その時に使うのが論理ゲート。

スルー装置その1で使用した［NOTゲート］も論理ゲートの1つ。

 ［ORゲート］

右と左からそれぞれ信号を入力してあげると、真ん中から信号が出る。

出てくる信号はこれ。

 入力信号のどちらかが＜1＞の時は＜1＞が出てくる。

英語の”or”だね。

［ANDゲート］



 入力信号の両方が＜1＞の時だけ＜1＞が出てくる。英語の”and”。



［XORゲート］

俺は使わなかったけれどついでに紹介 しておく。

 入力信号の両方が違う時は＜1＞が出てくる。



以上の3つに ［NOTゲート］を加えて論理ゲート。

上の3つの入力側のどちらか、又は両方。そして出力先。それぞれに

［NOTゲート］を加えると選択肢が非常に増えるから、最初は戸惑うと思う。

なんせ3つの論理ゲートに ［NOTゲート］の組み合わせは、24通りだから。

でもやってるうちに、なんとなくわかる。

人間は賢いからね。

俺は賢くないから、エクセル使ってたｗ



特性は［NOTゲート］と同じだから、これを使って

16本の信号を8本に減らして使用する。

その8本の信号を4本に減らして。使用する。

また4本の信号を2本にする。

 スルー装置その2の完成だ。

これで成功率は格段に上がる。

でも100％ではない。それは「お残し問題」。また後日。



3in1 充電ケーブル 巻き取り iphone typec充電ケーブル タイプc 巻き取り スタンド付きタイプ Cケーブル ケーブル コンパクト Lightning Type-C アンドロイド 絡まない　持ち込みやすい 急速 転送 スタンド コンパクト 価格：680円（税込、送料無料) (2023/7/20時点) 楽天で購入

7.無信号

 さてスルー装置の完成形その1だ。



スルー装置は ［ベルトリーダー］では誤作動が多すぎる。

代わりになる信号が必要だ。

選択工場をよく見てほしい。そこにあるじゃないか。

そう、［アイテムフィルタ］に流れている信号だ。

これを利用する。

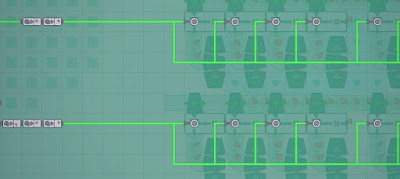

この信号はパーツの「形」が信号として流れており

「空」の時は無信号状態＜Φ＞が流れている。

これをスルー装置のスイッチャーである［アイテムフィルタ］に

＜1＞と＜0＞にして流してあげる。

必要なのは

［NOTゲート］

 これは＜1＞の信号は＜0＞に、＜0＞の信号は＜1＞に変換してくれる。

そしていくつかの特性も持っている。

1.信号が通過する時に、微妙に遅延する。

　つまりこの ［NOTゲート］を数珠繋ぎさせれば

　意図的に信号を遅らせることができる。

2.何もない所に設置すると、＜1＞の信号を出す。

　常時オンまたはオフの［スイッチ］の代わりになるよ。

3.どんな信号が入力側に来ても＜1＞の信号と認識する。

この2と3の合わせ技を使用する。

 無信号の時は上の2。＜1＞の信号を出すから＜0＞に変換させる。

「形」の信号が来ている時は 3。＜0＞の信号を出すから＜1＞に変換させる。

これでスルー装置その1は完成だ。

16本の［コンベヤベルト］に対して8か所設置して［積層機］に流す。

Google Play ギフトコード 50,000円 価格：50,000円（税込、送料無料) (2023/7/21時点) 楽天で購入

6.自動化工場完成



スルー装置の完成形が読めると思った？

残念でした。



前回で一応自動化工場は完成した。

簡単だったでしょ。

考え方は示した。

要求されている形になる成功率が1/20か1/50か、とても低いけど。

ここから先は、出来れば自分で成功率を高めてほしい。

どうやって？

単純に供給量を増やす。

選択工場で差が生じるなら 、その差をなくす。

レイヤーで使っていない機能を使用して、効率化を高める。

いろいろ考えられる。



それがこのshapezの楽しさだ。



次回からは効率化を高めるための応用を紹介する予定。

でも応用は考え方だけを提示するから 、自分で色々悩んでね。

それがこのゲームの面白い所だと思うから。

これを書きながらの本日のレベルは335。

ね。この自動化工場はちゃんと動くでしょ。



［送料無料］Switch ブルーライト90%カット ニンテンドースイッチ Nintendo Switch 液晶保護フィルム 液晶保護 ガラスフィルム ゲーム ブルーライトカット 2.5Dラウンドエッジ 保護シート 指紋 気泡 飛散防止 自己吸着 Switch/Switch Lite/switch有機EL z スイッチフィルム 価格：598円（税込、送料別) (2023/7/19時点) 楽天で購入
